熱電偶

熱電偶

一般特點

熱電偶溫度傳感器,通過兩種不同的導體,在其兩端加入。在他們那裡是由兩種不同的材料焊接在其兩端的金屬導線組成一個電路。

在兩路口之間的溫差的存在,它產生的電流流通,CD電動勢的2路口,溫差成正比開放1;等路口都表示熱結(也通常被稱為“測量交界處”),直接接觸到的溫度進行測量和冷端的事件(或“參考交界處”),對應的熱電偶導線與測量電路之間的交界處,而終端在常溫下是,在它們之間的潛在差異是成正比的被檢測到的溫度和環境溫度之間的差異。

電動勢產生的力量多極化和強度完全取決於兩個金屬構成的熱電偶溫度將要經歷的兩個關節的類型。

因此,熱電偶測量冷端是已知的溫度(一般為0℃),一個給定的過程中溫度是必要的,這樣產生的電流環路(電動勢),完全取決於熱端溫度。



主要技術參數:

  • 熱電偶溫度範圍不得經營或使用的最高溫度
  • 電壓供電

這些參數依賴於從熱電偶的材料製成。

在使用熱電偶的優點:

  • 測量溫度範圍寬(為2000°C的順序)的可能性;
  • 耐不同環境條件下使用的材料的可能性
  • 熱電偶溫度傳感器,成本低。

還有,相反,特定的缺陷或使用它們的優缺點,除了缺乏的線性度和輸出電壓水平低。

熱電偶的類型取決於形成的金屬導線,可歸納如下:


主要類型
熱電偶
溫度範圍
(℃)
描述
符號
物料
小號
PT10%RH – 鉑
-50/1760°C間
優點:







  • 貴金屬(鉑銠)熱電偶的基礎上
  • 非常精確的溫度測量。
  • 非常耐高溫
  • 常用的氧化氣氛的存在。

缺點:

  • 不適合在含有金屬蒸氣的環境中使用。
ŕ
PT13%RH – 鉑
-50 / 1760°C
看到兩個貴金屬(鉑銠)熱電偶類型的“S”掛鉤,但不同的百分比相同的特點。
PT30%RH – RH PT6%
0 / 1820°C
優點:
  • 貴金屬(鉑銠),銠的最高比例比以前的類型集的“S”和“R”讓更多的抗高溫和機械應力的“B”型熱電偶熱電偶的基礎上。
Cr – Co
-270 / 1000°C
優點:
  • 熱電偶與高熱電功率,它匯集了熱電偶類型的“K”“J”型熱電偶負極正極的特點。
  • 非常適合使用在氧化氣氛。
J
Fe – Co
-210 / 1200°C
優點:
  • 熱電偶鐵/鈷(正面和鐵康銅合金或銅/鎳基銅和鎳負)。
  • 特別適合於測量含有碳和氫在減少大氣的平均溫度。
缺點:
  • 鐵的存在,在它裡面,它會影響正常運作,在氧化氣氛。
ķ
Cr – Al
-270 / 1370°C
優點:
  • 熱電偶基合金,含有鎳,這使得它特別適合用於測量高溫氧化氣氛。

缺點:

  • 相比之下,“K”型熱電偶減少大氣中不使用。
ţ
Cu – Co
-270 / 400″C
優點:
  • 熱電偶,允許在氧化和還原氣氛的低溫的精確測量。
ñ
Nicrosil – Nisil
-270 / 400°C (*)
0 / 1300°C
(**)
優點:
  • 類似的“K”型熱電偶的高溫熱電偶,但較低的滯後
(*) 熱電偶導線直徑0.32毫米

(**熱電偶導線直徑1.63毫米
W3
W3%Re- W25%Re
0 / 2310°C
優點:
  • 熱電偶用於測量高溫的理想
  • 這是“組成(含3%錸)正極的鎢和鎢的負極(含25%錸)
  • 特別是在減少大氣中的氫氣或其他惰性氣體的存在抗藥性。
缺點:
  • 相比之下,“W3的”型熱電偶不能被用來在空氣或氧化氣氛。
W5
W5%Re – W26%Re
0 / 2310°C
優點:
  • 具有相同的熱電偶類型“W3的”,即使它包含了錸的比例更高,這增加了機械強度。



熱電偶的建設有兩個類型:

  1. 與傳統的保溫熱電偶
  2. 礦物絕緣熱電偶。
型熱電偶 響應速度 電氣絕緣 抗振動 耐壓力
傳統保溫 足夠 足夠
礦物絕緣(氧化鎂) 優秀 優秀 優秀

與傳統的絕緣熱電偶應包括:

Termocoppie ad isolamento tradizionale (composizione):

  1. 交界處(或熱結):是測量熱電偶的兩個導體連接在一起的區域,由於其尺寸小,我們可以考慮用熱電偶測量是點狀。本聯合的執行必須在這樣一種方式,沒有兩個導體(尤其是關於貴金屬熱電偶),因為這些機械應力,一旦溫度,將造成不利影響的熱電偶的正確操作。
  2. 熱電偶線:根據使用條件,他們必須是適當的大小,你可以把相同的探頭插入兩個或兩個以上的熱電偶。
  3. 陶瓷絕緣子:為保持熱電偶探頭它們之間的整個長度和對外護套的絕緣導線。
  4. 保護鞘:有目的,以保護熱電偶導線;事實上,直接接觸的過程中,它是必不可少的保護套是最合適的材料,並有具體的尺寸。通常由金屬製成,如果過程中的溫度非常高,也可以由陶瓷材料製成的。在特定條件下,它是適當的,鞘是一個額外的保護塗層,熱電偶的名稱。
  5. 頭連接:它包含了一個絕緣材料,通常是陶瓷的,允許在爆炸性氣體環境中使用熱電偶的電氣連接的終端,如熱電偶還可以將裝有彈頭ATEX防爆連接。在終端的地方,你可以安裝一個轉換器的4-20mA。

礦物絕緣熱電偶在MgO(組成):

這是允許達到較高的性能和壽命延長時間的熱電偶,在建造和機械特性,也非常小(直徑0.5毫米)括起來的優秀技術,但也很長。保護套可以假設他們的曲率半徑也很狹窄。

  1. 測量結:兩條線形成熱電偶內加入氧化礦物絕緣電纜。熱端可以隔離,接地或暴露。
  2. 熱電偶導線內的氧化鎂絕緣電纜可以是二,四,六線,所以熱電偶可以很簡單,雙重或三重。
  3. 護套礦物絕緣:它是由相互絕緣的導體和護套本身含有鞘金屬,金屬氧化物的手段極其純淨和高壓縮絕緣標準是氧化鎂,氧化鎂發生。
  4. 頭連接:它包含一個終端,通常採用陶瓷絕緣材料,從而使熱電偶的電氣連接,使用防爆外殼。在爆炸性氣體環境中使用,如熱電偶,也可以將裝有彈頭ATEX防爆連接。在終端的地方,你可以安裝一個轉換器的4-20mA。



下面的圖表顯示所需的時間為絕緣熱電偶

礦物達到63.2%的水熱梯度測量速度0.4米/秒







規格

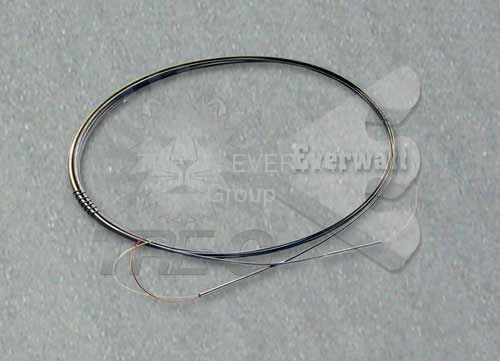

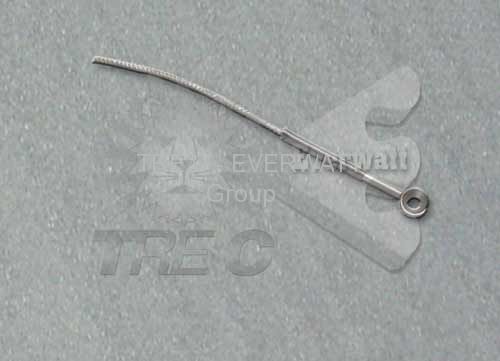

一個標準的熱電偶類型有圓柱形夾套不銹鋼304和氧化鎂礦物絕緣,適用於測量和控制的通用輸出電纜由不銹鋼彈簧保護鞘,可以是簡單或雙,而聯合措施可絕緣,接地或暴露。

工作溫度 根據不同模型取決於電纜類型
精度/測量精度 1級和2(ZH – DIN),A類和乙(ANSI)根據標準EN60584-2第2級,2級DIN43710,ANSI類Mc.96.1的性病
終端類型/鏈路類型 標準,FASTON,曼格尼形針偏移,偏移與針形,長7毫米的標準套圈或電纜兩端。
類型模型(溫度範圍)/電纜類型 0/400°C, -40/+200°C, -50/+240°C, 0/400°C
傳感元件數目 簡單的1或2傳感元件或雙
傳感器類型 為“J”(鐵鈷),“K”型(CR-AL),“T”型(銅鈷),“n”型(Nicrosil-Nisil)
鞘直徑(保留所有權利。) Ø 0,5 – 1 – 1,5 – 2 – 3 – 4 – 4,5 – 6 – 8 mm 或其他客戶的規格
採用AISI304,AISI316(最大600°C間),鉻鎳鐵合金600(最大1150℃)
葉鞘長度(LG電子) 30, 50, 100, 200, 250, 1000 mm 或其他客戶的規格
延伸長度(如適用)(立法會) 被指定在DM
測量結 暴露,分離或質量
孔直徑()(如果存在) 適合的M4,M5,M6的



另外,熱電偶也可以用於浸泡應用,連接頭,完成與傳統的保溫,適合植入物通用的測量和調整低,中或高的壓力。這些模型是通過螺紋套筒(固定),或通過使用壓縮配件或滑動法蘭直接焊接安裝。陶瓷端子連接頭內的電氣連接。根據要求,可以另外提供與模擬4-20毫安。

工作溫度 隨取決於材料的護套(最大400°TC類型T)
精度/測量精度 1級和2(ZH – DIN),A類和乙(ANSI)根據標準EN60584-22級,2級DIN43710,ANSI標準或特殊類Mc.96.1
電氣連接 m20x1,5
類型模型(溫度範圍)/電纜類型 0/400°,-40/+200°,-50/+240°C,0/400°C間
傳感元件數目 簡單或雙
傳感器類型 為“J”(鐵鈷),“K”型(CR-AL),“T”型(銅鈷),“n”型(Nicrosil-Nisil)
鞘直徑(保留所有權利。) Ø 6 – 8 – 10 – 13 – 17 – 21 mm
採用AISI304,AISI316(最大600°C間),AISI310(最大1100℃),AISI446(最大1050°C間)Inconel 600的(最高1150℃)
浸入長度鞘(LG電子) 50, 100, 200 mm 或其他客戶的規格
延伸長度(LE) 沒有擴展名,50,100或150毫米
測量結 暴露(空氣穿孔),馬薩或隔離
螺紋 G. 1/8″, 1/4″, 3/8″, 1/2″
快捷的保護程度測試。 分鐘。 IP54,IP65,IP65的ATEX認證的防爆IIC T6

產品質量的認可

我們的熱電偶範圍,從我們廣泛的熱流體,空氣和氣體處理領域的產品和配件供應,受到最嚴格的立體檢查和電氣測試,按照我們的質量體系標準ISO 9001:2015認證,並與目前的IEC / EN標準的要求完全符合。

標準熱電偶一個目錄

我們可以提供即時交付,其中大部分是現貨供應的標準尺寸和類型的熱電偶(熱電偶電纜和熱電偶類型的“K”,“J”等…),那裡是沒有必要的溫度控制尤其是複雜的,此外,我們可以很容易地滿足客戶的具體要求,僅限於目標應用程序,大小和/或自定義完成秩序,從接到訂單約四個星期內交付條款的具體要求。

__________

電纜熱電偶(熱電偶電纜)

支持,我們有廣泛的電纜傳輸信號和熱電偶。

這些電纜製造在一個特定的材料和保溫功能的溫度和氣氛,這將被使用,我們的報告,其中跟隨,隔離各類有關的某些物理特性:

絕緣類型(材料)

溫度範圍

耐磨性

抗潮濕

易燃

筆記

玻璃纖維

+400 °C

平均

平均

並不省油

良好高溫

外交部含氟

-200 +250 °C

優秀

優秀

自熄

耐化學性和優良的機械性能

矽橡膠

-40 +200 °C

足夠

自熄

良好的柔韌性
溫度

金手指®

-200 +400 °C

自熄

優良的介電性能和化學

P.V.C.

-20 +105 °C

自熄

良好的機械和電氣

對於1溫度的正確測量必不可少測量儀器的熱電偶產生電壓信號傳輸沒有任何改變的方式,為此,電纜,使這方面必須一定熱電偶非常相似特徵

三種類型的熱電偶電纜:

  1. 熱電偶電纜 – 通常使用熱電偶傳感器建設確保所有參考標準DIN IEC,ANSI)的定義在整個溫度範圍熱電偶熱電特性
  2. 延長線 通常用於連接熱電偶測量儀器導線各自的熱電熱電偶相同的特徵和屬性在有限的溫度範圍內範圍0-200°C。
  3. 補償電纜用於連接到各自的測量儀器熱電偶;熱電偶不同特點及其導線連接雖然他們保持同樣熱電性能有限溫度範圍通常範圍為0-100℃0-150℃)。只是作為一個例子,我們可以認為積極帶頭銅(Cu)銅鎳銅鎳熱電偶補償電纜

下面,是表示表顯示,分別延長電纜及結算類型導體按照國際標準公差性質

類型擴展補償電纜

導體

溫度範圍

標準標準

誤差極限

溫度TC

1

2

Cu/CuNi

0/+200°C

DIN 43710

±3,0 °C

Fe/CuNi

0/+200°C

±3,0 °C

Cu/CuNi

-25/+100°C

IEC 584

±30 µV (±0,5°C)

±60 µV (±1,0°C)

300°C

NiCr/CuNi

-25/+200°C

±120 µV (±1,5°C)

±200 µV (±1,5°C)

500°C

Fe/CuNi

-25/+200°C

±85 µV (±1,5°C)

±85 µV (±1,5°C)

500°C

NiCr/NiAl

-25/+200°C

±60 µV (±1,5°C)

±100 µV (±1,5°C)

900°C

Fe/CuNi

0/+150°C

±100 µV (±2,5°C)

900°C

Cu/CuNi

0/+100°C

±100 µV(±2,5°C)

900°C

Cu/CuNi

0/+100°C

±30 µV (±2,5°C)

1000°C

Cu/CuNi

0/+200°C

±60 µV (±5,0°C)

1000°C

Cu/CuNi

0/+100°C

±30 µV (±2,5°C)

1000°C

Cu/CuNi

0/+200°C

±60 µV (±5,0°C)

1000°C

Nicrosil/Nisil

-25/+200°C

±60 µV
(±1,5°C)

±100 µV (±1,5°C)

900°C

Alloy Cu/Cu

0/+100°C

±40 µV (±3,5°C) 1400°C

Cu/CuNi

0/+100°C

ANSI
MC96.1-1982

±0,50°C

±1,10°C

NiCr/CuNi

0/+200°C

±1,70°C

Fe/CuNi

0/+200°C

±1,10°C

±2,20°C

NiCr/NiAl

0/+200°C

±2,20°C

Cu/CuNi

0/+200°C

±57 µV (±5,0°C)

>870°C

Nicrosil/Nisil

Cu/Cu

0/+100°C

+0,000 µV (“0°C)

-33 µV (±3,7°C)

>1000°C

Alloy Cu/Cu

0/+200°C

-33 µV (±3,7°C)

>1000°C

一些例子:
